Dimensionering av hållkraften: Praktiska säkerhetsfaktorer för verklig produktion

Beslut om bulkupphandling misslyckas eller lyckas ofta på en punkt: om den valda vakuumlyftutrustning "håller kvar" efter vibrationer, mikroläckor, dammiga ytor och operatörsvariationer uppträder dag två. En robust dimensioneringsmetod börjar med den teoretiska hållkraften, tillämpar sedan konservativ nedstämpling och säkerhetsfaktorer för att täcka verkliga anläggningsförhållanden.

Arbetsregel för uppskattning

• Teoretisk hållkraft ≈ (tryckskillnad) × (effektiv sugarea).
• Sänk sedan för yttillstånd, bägarens överensstämmelse, felinriktning och dynamisk hantering (acceleration/påverkan).
• Planera för en säkerhetsfaktor på minst 2:1 för stabila, välkarakteriserade laster; använd högre faktorer när ytor är oljiga, strukturerade, porösa eller när hanteringsvägen inkluderar snabba start/stopp.

I våra egna integrationer på JingShi validerar vi vanligtvis dimensionering med ett kort "worst-case shift"-test: kallstart, dammig yta, maximal räckvidd och upprepade cykler – eftersom det är där tillförlitlighet i inköpsgrad bevisas, inte i labbförhållanden.

Vakuumnivå vs. flöde: Vad köpare bör specificera (och varför det är viktigt)

Två system kan visa samma vakuumavläsning men beter sig väldigt olika under läckage. För bulkköpare inkluderar den mest användbara specifikationsuppsättningen både vakuumnivå (negativt tryck) och evakueringsflöde (hur snabbt systemet når och upprätthåller det vakuumet under läckage).

Om din linje prioriterar takttid, begär "tid-till-nå arbetsvakuum" under ett definierat läckagetillstånd. Det enda måttet förutsäger ofta genomströmning bättre än toppvakuumsiffror.

Sugkoppsval: Sammansättning, form och kanttätningsstrategi

För plåthantering är valet av bägare ett tekniskt beslut, inte en katalogpreferens. Fel bägarblandning eller läppgeometri kan minska den verkliga hållkraften även när mätvakuum ser "fint ut", särskilt på oljiga eller lätt strukturerade ark.

Urvalsöverväganden som påverkar drifttiden

• Sammansättningskompatibilitet: oljor, kylmedel och rengöringsmedel kan härda eller svälla vissa elastomerer.
• Läppgeometri: tunna läppar tätar snabbare på slät platta; flerläppar eller djupare profiler tål mild textur och vågighet.
• Bägarens diameter kontra lokal styvhet: mycket stora bägare kan överbrygga mikrovågor och läcka; flera mindre koppar kan vara mer toleranta.
• Kantavståndsregel: Håll koppar borta från plåtkanter och utskärningar för att undvika plötsliga läckage under lyft.

När vi konfigurerar layouter riktar vi oss mot "förseglingstillförlitlighet först", och optimerar sedan mönstret för hastighet – eftersom stabil tätning minskar larm, omarbetning och förarens tvekan under skifttoppar.

Leak Management: Design för mikrogap, inte perfekta ytor

De flesta vakuumhanteringsincidenter orsakas inte av totalt fel; de kommer från gradvis vakuumförfall på grund av mikrogap (ytstruktur, graddamm, ofullständig planhet eller snedställning). Tillförlitlighet i upphandlingsgrad kräver aktiv läckagehantering.

Konstruktiva konstruktionsåtgärder

• Oberoende zoner (segmenterade kretsar) så att en läckande kopp inte kollapsar hela arrayen.
• Back-/backventiler på kopp- eller zonnivå för att förhindra återflöde om en kopp tappar tätningen.
• Vakuumreservoarer för att köpa tid under övergående separationshändelser (t.ex. färdvibrationer).
• Acceptanstest för läckage under FAT/SAT, inte bara statiska "håll"-tester.

Om du köper i volym, insistera på en repeterbar idrifttagningschecklista: uppmätt läckagetid från arbetsvakuum till larmtröskel, med samma testplatta och kontamineringsförhållanden varje gång.

Kontroll- och säkerhetslogik: Larmtrösklar som förhindrar störande stopp

Ett vakuumövervakningssystem är bara så effektivt som dess tröskelvärden och responslogik. Köpare begär ofta "vakuumsensorlarm", men det verkliga värdet ligger i hur systemet reagerar på långsamma läckor kontra plötslig tätningsförlust.

Rekommenderade logiska element för industriell hantering

• Två trösklar: ett förlarm (operatörsvarning) och ett kritiskt larm (stopp/håll-strategi).
• Detektering av förändringshastighet: snabbare reaktion på plötslig förlust; tolerant filtrering för mindre svängningar.
• Förregling vid "lyfttillstånd": förhindra upplyftning tills vakuumet är stabilt under en definierad uppehållstid.
• Felsäkert strömförlustbeteende (t.ex. backventilernas reservvolym) i linje med din anläggningsriskbedömning.

Vi håller dessa inställningar praktiska: för känsliga och du får störande stillestånd; för avslappnad och du tappar säkerhetsmarginal. Ett väl avstämt system gör båda – skyddar lasten och skyddar din genomströmning.

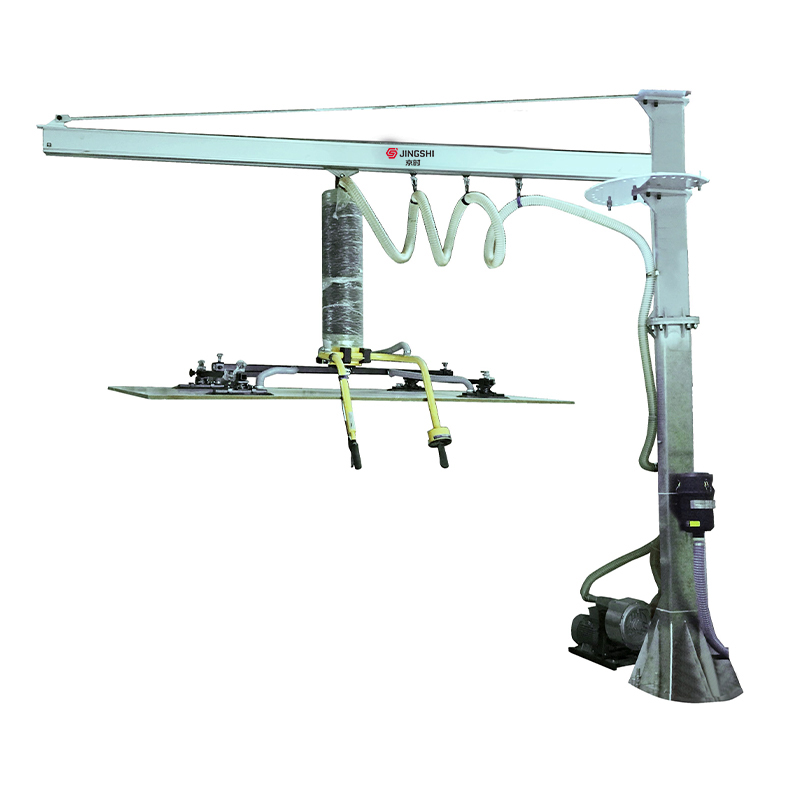

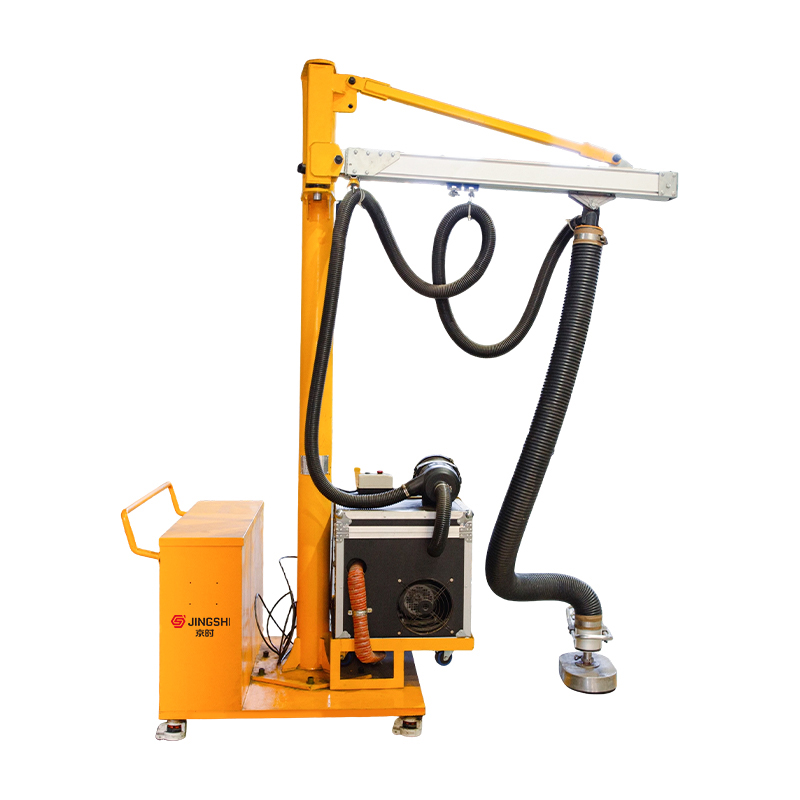

Fast vs. mobil vs. bärbar: Urval baserat på flöde, inte preferens

För bulkköpare som utrustar flera fack bör "typen" av vakuumlyft följa materialflödet, lyftfrekvensen och graden av variation i arbetsstyckets geometri – inte bara om du har traverskranar tillgängliga.

Om ditt mål är gränsöverskridande standardisering, anpassa dig efter utbytbara koppmoduler och en konsekvent kontrollfilosofi; det förenklar utbildning, reservdelar och driftsättning på olika platser.

Integration av kran och manipulator: Förhindrar svängning, vridning och lastning utanför axeln

När vakuumlyftare används med kranar eller manipulatorer, är den begränsande faktorn ofta inte vakuumkraften – det är laststabilitet. Svängning och vridning ökar dynamiska belastningar och kan orsaka tillfälliga tätningsstörningar, särskilt med stora plåtar.

Integrationspunkter att specificera i förväg

• Mekaniska antirotationsfunktioner (svänglås, styrda armar eller styrda rotationsmoduler).
• Anpassningsförmåga i tyngdpunkten: glidkrokar, justerbara tvärbalkar eller zonförsedda koppar för att matcha delfamiljer.
• Kabel- och slangdragning som undviker hakar genom hela lyfthöljet.
• Accelerationsgränser eller operatörsvägledning för att minska stötbelastningen under färd.

Ur en köpares synvinkel är dessa integrationsobjekt där "samma lyftare, olika fack"-projekt vanligtvis skiljer sig åt. Standardisera gränssnittet och du standardiserar prestanda.

Ytverklighet: beläggningar, filmer, burr dust och de dolda tätningsmördarna

Plåtmiljöer introducerar tätningsvariationer som sällan dokumenteras på ritningar: skyddsfilmer, pulverrester, mikrograddamm, kondens och smörjmedelsöverföring. Dessa faktorer förändrar både friktion och lufttäthet vid skålläppen.

Praktiska begränsningar som minskar stilleståndstiden

• Definiera ett tillåtet yttillståndsfönster (t.ex. "lätt oljefilm tillåten", men inte ansamling eller droppande).
• Lägg till enkla förtorknings- eller luftblåsningssteg när graddamm är oundvikligt; det förbättrar ofta tätningen mer än att öka pumpstorleken.
• Använd koppar som är utformade för att tolerera mindre textur när du hanterar mönstrade, borstade eller lätt präglade ark.
• Inspektera koppar som förbrukningsmaterial : läppslitage och mikrosprickor kan tyst öka läckagehastigheten.

Om du delar med dig av dina typiska ytbehandlingar och filmer, kan vi konfigurera koppmaterial och zoner i enlighet därmed – små val här tenderar att ge överdimensionerade vinster i tillförlitlighet.
